微信公众号：电子元件百科CIS元件库是组织管理元件的有效方式，具体有如下等优点：1）库内包括了元件各种属性参数，方便元件的属性的设置以及BOM的制作；2) 库内元件还可以关联各种文件，如Datasheet、封装等，方便查看及管理；3）统一元件库，可有效避免多个项目或多个工程师在使用元件时不一致。本文基于Cadence16.6-2015和Access2016具体介绍了创建元件库的过程，并在附件中提供了Access库文件以及相关文件，可直接使用此库文件，或者是在此模板基础上修改，以满足自己的要求。
如果需要原始的Word文档下载附件Access库文件等，请关注微信公众号：电子元件百科，回复“CIS”，即可获得下载链接。

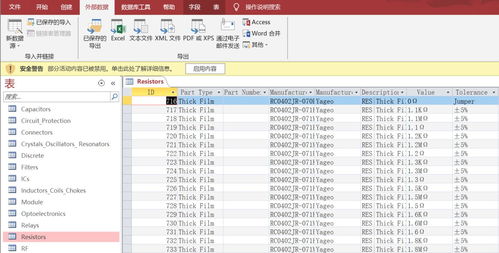

2.考虑表的字段即元件的属性的设置，推荐属性和说明如下， Part Type：元件类型，用于设置表内的类别，如Capacitor可分为MLCC和tantalum电容Part Number：公司内部的元件料号Manufacturer Part Number：生产厂商的器件规格型号Manufacturer：生产厂商名称Description：元件描述，如CAP|MLCC|0201|0.1pF±0.05pF|25V|C0GValue：元件值，如2KΩPackage / Case：封装名称，如0402Size / Dimension：尺寸，如1.6mm x 0.8mmHeight ：最大高度，如0.6mmSchematic Part：原理图Symbol即OLB原理图库内的PartPCB Footprint：元件封装，需和PCB画板的封装名一致ROHS：是否无铅SMT：是否贴片Unit：数量单位，如PCSDatasheet：规格书路径3D：3D文件路径Distributor：分销商Unit Price ：价格Part Status：元件状态，如量产、停产等Update：记录更新时间Note：备注以上属性建议每个元件都应包括，除此之外，也可以包括其他的属性，如电容再增加耐压属性，附件包括了Capacitor、Ferrite Bead、Inductor、Resistor和通用的Template属性模板文件。2.3创建Access数据库通过导入外部excel表的方式创建数据库，步骤如下。2.3.1 打开Access，选择新建“空白数据库”2.3.3 选择外部数据》新数据源》从文件》Excel2.3.5 勾选“第一行包含列标题”，点击下一步。
2.3.7 选择让Access添加主键设置数据源3.1 打开Windows ODBC，选择添加3.3 设置数据源名称和说明，点击数据库》选择3.5 点击确定，完成数据源的添加设置CIS的配置文件4.1 打开或创建一个原理图DSN文件，选择Options》CIS Configuration4.3 点击下一步4.5 勾选所有Tables，点击下一步4.7 勾选PCB_Footprint，再一路选择并点击下一步，直到设置哪些属性传递给DSN。
4.9 选择NO ICA Properties，点击下一步4.11 点击下一步4.13 点击OK，完成配置文件设置。5.2 打开此ini文件，添加OLB文件的目录路径，关闭Orcad，重新打开设置即生效6.2 添加Datasheet的用户变量，多个路径之间用“;”隔开。 CIS的使用7.1在原理图页面，按“Z”或选择菜单Place》Database Part 7.3 双击元件（如下图）即自动切换原理图页面放置元件，此元件即和库内的元件属性一致。
附件： Orcad CIS Lib.zip请关注微信公众号：电子元件百科，回复“CIS”，即可获得下载链接。参考文献：1）Orcad CIS帮助文档“cisug.pdf”，可在软件Cadence安装路径内找到。
