🏆 学习の目标
1.学会使用echarts库里的各种矢量图形表
2. 学会通过修改库中矢量图形的参数去定制自己需要的矢量图表
3. 学会边框图形的用法
🥇 一、项目の介绍
应对现在数据可视化的趋势，越来越多企业需要在很多场景(营销数据，生产数据，用户数据)下使用，可视化图表来展示体现数据，让数据更加直观，数据特点更加突出。我们引入 ‘立可得’ 数据可视化项目。
该项目除了使用了基础的DIV+CSS布局，还引入了一些C3技术，还引入了各类图表的绘制，以及高级的地图数据可视化案例。主要功能有：饼状图、柱状图、线形图、地图 …

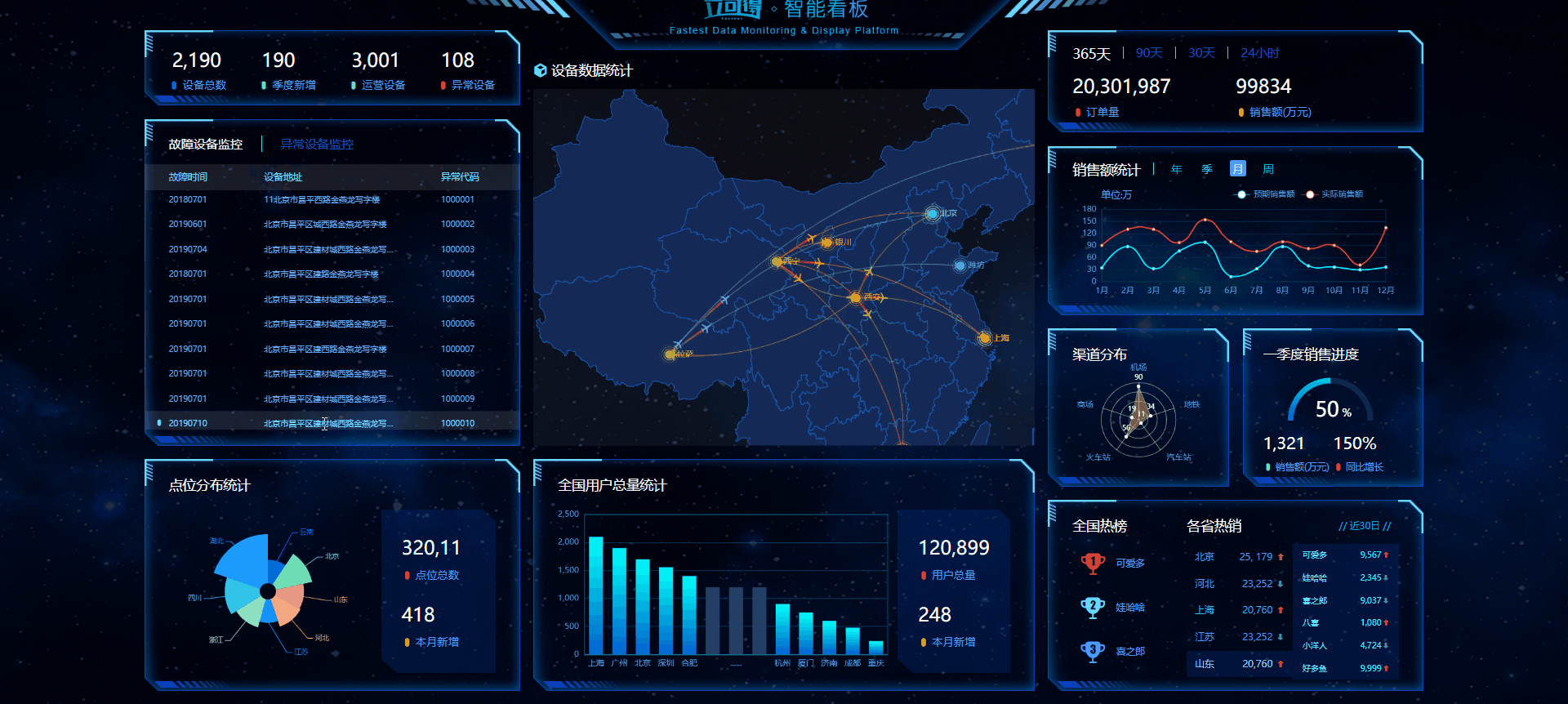

最终效果展示：
🥇 二、项目用到的技术
完成该项目需要具备以下知识：
- div + css 布局
- flex 布局
- css3动画
- css3渐变
- css3边框图片
- 原生js + jquery 使用
- rem适配
- echarts基础
粗略代码统计：
- css 580行
- html 450行
- js 400行 (有效)
🥇 三、Echarts-介绍
ECharts，一个使用 Javascript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。
通俗讲：
- 是一个JS插件
- 性能好可流畅运行PC与移动设备
- 兼容主流浏览器
- 提供很多常用图表，且可定制。
- 折线图、柱状图、散点图、饼图、K线图
🥇 四、Echarts-体验
官方教程链接
🥈 4.1 Echarts 使用步骤
🏅 4.1.1步骤一
下载echarts
🏅 4.1.2步骤二
引入echarts dist/echarts.min.js
🏅 4.1.3步骤三
准备一个具备大小的DOM容器
代码示例：
<div id="main" style="width: 600px;height:400px;"></div>🏅 4.1.4步骤四
初始化echarts实例对象
var myChart = echarts.init(document.getElementById('main'));🏅 4.1.5步骤五
指定配置项和数据(option)
var option = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] }, yAxis: { type: 'value' }, series: [{ data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line' }]};📣注意：小伙伴们在指定配置项的时候注意一定要带上var哦；❗❗❗
🏅 4.1.6步骤六
将配置项设置给echarts实例对象
myChart.setOption(option);🥇 五、Echarts-基础配置
以下配置很重要，小伙伴们一定要牢记哦！：series xAxis yAxis grid tooltip title legend color
-
series
- 系列列表。每个系列通过
type决定自己的图表类型 - ：图标数据，指定什么类型的图标，可以多个图表重叠。
- 系列列表。每个系列通过
-
xAxis：直角坐标系 grid 中的 x 轴
- boundaryGap: 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
-
yAxis：直角坐标系 grid 中的 y 轴
-
grid：直角坐标系内绘图网格。
-
title：标题组件
-
tooltip：提示框组件
-
legend：图例组件
-
color：调色盘颜色列表
数据堆叠，同个类目轴上系列配置相同的
stack值后 后一个系列的值会在前一个系列的值上相加。
代码实例：
var option = { color: ['pink', 'blue', 'green', 'skyblue', 'red'], title: { text: '我的折线图' }, tooltip: { trigger: 'axis' }, legend: { data: ['直播营销', '联盟广告', '视频广告', '直接访问'] }, grid: { left: '3%', right: '3%', bottom: '3%', // 当刻度标签溢出的时候，grid 区域是否包含坐标轴的刻度标签。如果为true，则显示刻度标签 // 如果left right等设置为 0% 刻度标签就溢出了，此时决定是否显示刻度标签 containLabel: true }, toolbox: { feature: { saveAsImage: {} } }, xAxis: { type: 'category', // 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。 boundaryGap: false, data: ['星期一', '星期二', '周三', '周四', '周五', '周六', '周日'] }, yAxis: { type: 'value' }, series: [ { name: '直播营销', // 图表类型是线形图 type: 'line', data: [120, 132, 101, 134, 90, 230, 210] }, { name: '联盟广告', type: 'line', data: [220, 182, 191, 234, 290, 330, 310] }, { name: '视频广告', type: 'line', data: [150, 232, 201, 154, 190, 330, 410] }, { name: '直接访问', type: 'line', data: [320, 332, 301, 334, 390, 330, 320] } ] };🥇 六、rem适配
-
设计稿是1920px
-
PC端适配： 宽度在 1024~1920之间页面元素宽高自适应
-
flexible.js 把屏幕分为 24 等份
-
cssrem 插件的基准值是 80px
插件-配置按钮—配置扩展设置–Root Font Size 里面 设置。
但是别忘记重启vscode软件保证生效 -
要把屏幕宽度约束在1024~1920之间有适配。
-
// 实现rem适配@media screen and (max-width: 1024px) { html { font-size: 42.66px !important; } } @media screen and (min-width: 1920px) { html { font-size: 80px !important; } }🥈 7.1 html结构
- 效果图： 1920px * 1078px
- body 设置背景图 ，行高1.15
- viewport 主体容器，限制最小宽度1024px，与最大宽度1920px，最小高度780px。
- 需要居中显示
- 使用logo.png做为背景图，在容器内显示
- 内间距 88px 20px 0
- column 列容器，分三列，占比 3：4：3
- 中间容器外间距 32px 20px 0
<body> <div class="viewport"> <div class="column"> <!--概览--> <div></div> <!--监控--> <div></div> <!--点位--> <div></div> </div> <div class="column"> <!--地图--> <div></div> <!--用户--> <div></div> </div> <div class="column"> <!--订单--> <div></div> <!--销售--> <div></div> <div> <!--渠道--> <div></div> <!--季度--> <div></div> </div> <!--排行--> <div></div> </div> </div></body>📣注意：以上结构代码小伙伴可以参考使用，最好自己写出来进行练习哦；❗❗❗
🥈 7.2 css样式
body{ font-family: Arial, Helvetica, sans-serif; margin: 0; padding: 0; font-size: 0.5rem; line-height: 1.15; background: url(../images/bg.jpg) no-repeat 0 0 / cover;}h4,h3,ul{ margin: 0; padding: 0; font-weight: normal;}ul{ list-style: none;}a{ text-decoration: none;}.viewport{ max-width: 1920px; min-width: 1024px; margin: 0 auto; min-height: 780px; padding: 3.667rem 0.833rem 0; background: url(../images/logo.png) no-repeat 0 0 / contain; display: flex;}.column{ flex: 3; position: relative;}.column:nth-child(2){ flex: 4; margin: 1.333rem 0.833rem 0;}📣注意：以上样式代码小伙伴可以参考使用，最好自己写出来进行练习哦；❗❗❗
🥇 八、边框图片
css3中自适应边框图片运用：
组合写法：
border-image: url("images/border.jpg") 167/20px round;拆分写法：
border-image-source: url("images/border.jpg");border-image-slice: 167 167 167 167;border-image-width: 20px;border-image-repeat: round;解释：
- 第一行是边框图片资源地址
- 第二行是裁剪尺寸（上 右 下 左）单位默认px，可使用百分百。
- 第三行是边框图片的宽度，默认边框的宽度。
- 第四行是平铺方式：
- stretch 拉伸（默认）
- repeat 平铺，从边框的中心向两侧开始平铺，会出现不完整的图片。
- round 环绕，是完整的使用切割后的图片进行平铺。
代码实例：
<!DOCTYPE html><html lang="en"><head> <meta charset="UTF-8"> <title>边框图片</title> <style> ul{ margin: 0; padding: 0; list-style: none; } li{ width: 350px; height: 160px; border: 20px solid #ccc; margin-top: 20px; } li:nth-child(1){ border-image-source: url("images/border.jpg"); border-image-slice: 167 167 167 167; border-image-width: 20px; border-image-repeat: round; } li:nth-child(2){ border-image: url("images/border.jpg") 167/20px repeat; } li:nth-child(3){ border-image: url("images/border.jpg") 167/20px stretch; } </style></head><body><ul> <li></li> <li></li> <li></li></ul></body></html>📣注意：小伙伴们请注意了，border-image-slice: 167 167 167 167;中的值服从上右下左的顺序，且不带单位哦❗❗❗
🥇 九、公用面板样式
因为所有的面板的基础样式是一致的，提前写好一个公用的面板类。
面板 .panel
- 容器 .inner 内边距是 上下24px 左右 36px
代码示例：
.panel { position: relative; border: 15px solid transparent; border-width: .6375rem .475rem .25rem 1.65rem; border-image-source: url(../images/border.png); border-image-slice: 51 38 20 132; margin-bottom: .25rem;}.inner { position: absolute; top: -0.6375rem; left: -1.65rem; right: -0.475rem; bottom: -0.25rem; padding: .3rem .45rem; }.panel h3 { font-size: 0.25rem; color: #fff; font-weight: 400;}🥇 十、概览区域(overview)-布局
🥈 10.1 html结构
代码示例：
<div class="overview panel"> <div class="inner"> <ul> <li> <h4>2,190</h4> <span> <i class="icon-dot" style="color: #006cff"></i> 设备总数 </span> </li> <li class="item"> <h4>190</h4> <span> <i class="icon-dot" style="color: #6acca3"></i> 季度新增 </span> </li> <li> <h4>3,001</h4> <span> <i class="icon-dot" style="color: #6acca3"></i> 运营设备 </span> </li> <li> <h4>108</h4> <span> <i class="icon-dot" style="color: #ed3f35"></i> 异常设备 </span> </li> </ul> </div> </div>🥈 10.2 css样式
样式描述：
- 容器高度 110px
- h4字体 28px #fff 左边距 4.8px 下间隙 8px
- span字体 16px #4c9bfd
代码示例：
.overview { height: 1.375rem;}.overview ul { display: flex; justify-content: space-between;}.overview ul li h4 { font-size: .35rem; color: #fff; margin: 0 0 .1rem .06rem;}.overview ul li span { font-size: .2rem; color: #4c9bfd;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦；❗❗❗
🥇 十一、监控区域(monitor)-布局
🥈 11.1 html结构
代码示例：
<!--监控--> <div class="monitor panel"> <div class="inner"> <div class="tabs"> <a href="javascript:;" class="active">故障设备监控</a> <a href="javascript:;" >异常设备监控</a> </div> <div class="content"> <div class="head"> <span class="col">故障时间</span> <span class="col">设备地址</span> <span class="col">异常代码</span> </div> <div class="marquee-view"> <div class="marquee"> <div class="row"> <span class="col">20180701</span> <span class="col">11北京市昌平西路金燕龙写字楼</span> <span class="col">1000001</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190601</span> <span class="col">北京市昌平区城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190704</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000003</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20180701</span> <span class="col">北京市昌平区建路金燕龙写字楼</span> <span class="col">1000004</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000005</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000006</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建西路金燕龙写字楼</span> <span class="col">1000007</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000008</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000009</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190710</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000010</span> <span class="icon-dot"></span> </div> </div> </div> </div> <div class="content"> <div class="head"> <span class="col">异常时间</span> <span class="col">设备地址</span> <span class="col">异常代码</span> </div> <div class="marquee-view"> <div class="marquee"> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000001</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190701</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190703</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190704</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190705</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190706</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190707</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190708</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190709</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> <div class="row"> <span class="col">20190710</span> <span class="col">北京市昌平区建材城西路金燕龙写字楼</span> <span class="col">1000002</span> <span class="icon-dot"></span> </div> </div> </div> </div> </div> </div>🏅 11.1.1 html 结构解释
监控区域 monitor 大盒子的高度是 480px
- .tabs 标签选项 加上active激活选项 默认激活第一个选项
- .content 切换内容 加上
style="display: block;"显示内容 默认激活第一个内容
🥈 11.2 css 样式
代码示例：
.monitor{ height: 6rem;}.monitor .inner{ padding: .3rem 0; display: flex; flex-direction: column;}.monitor .tabs{ padding: 0 .45rem; margin-bottom: 0.225rem; display: flex;}.monitor .tabs a{ color:#1950c4; font-size: 0.225rem; padding: 0 .3375rem;}.monitor .tabs a:first-child{ padding-left: 0; border-right: 0.025rem solid #00f2f1;}.monitor .tabs a.active{ color: #fff;}.monitor .content{ flex: 1; position: relative; display: none;}.monitor .head{ display: flex; justify-content: space-between; line-height: 1.05; background-color: rgba(255, 255, 255, 0.1); padding: 0.15rem 0.45rem; color: #68d8fe; font-size: 0.175rem;}.monitor .marquee-view { position: absolute; top: 0.5rem; bottom: 0; width: 100%; overflow: hidden;}.monitor .row{ display: flex; justify-content: space-between; line-height: 1.05; font-size: 0.15rem; color: #61a8ff; padding: 0.15rem 0.45rem;}.monitor .row .icon-dot{ position: absolute; left: 0.2rem; opacity: 0;}.monitor .row:hover { background-color: rgba(255, 255, 255, 0.1); color: #68d8fe;}.monitor .row:hover .icon-dot{ opacity: 1;}.monitor .col:first-child{ width: 1rem;}.monitor .col:nth-child(2){ width: 2.5rem; white-space: nowrap; text-overflow: ellipsis; overflow: hidden;}.monitor .col:nth-child(3){ width: 1rem;}}🏅 11.2.1 css 样式解释
- .inner 容器内间距 24px 0
- .tabs 容器内间距 0 36px
- a 容器 颜色： #1950c4 内间距：0 27px 字体：18px
- 第一个a容器 去除左侧内间距 加上右侧2px宽度边框#00f2f1
- 激活的时候 颜色白色
- .content容器
- 占满剩余高度 flex:1
- 默认隐藏
- .head 容器
- 行高 1.05 背景 rgba(255, 255, 255, 0.1) 内间距 12px 36px 颜色 #68d8fe 字体大小 14px
- row 容器
- 行高 1.05 内间距 12px 36px 颜色 #68d8ff 字体大小 12px
- .icon-dot 字体图标 绝对定位 左边0.2rem 透明度0
- 鼠标经过后：背景 rgba(255, 255, 255, 0.1) 透明度1
- col容器
- 宽度：1rem 2.5rem 1rem
- 第二个col 一行不换行 溢出 省略
📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦，如果看不懂结构和样式可以看11.1.1节和11.2.1节哦；❗❗❗
🥇 十二、监控区域tab栏切换、动画效果
🥈 12.1 tab 栏切换效果
1、绑定 标签页点击 事件
2、当前容器加active其他容器移除active
3、index对应的内容容器显示其他容器隐藏
代码示例：
// 切换 $(".monitor .tabs").on("click", "a", function() { $(this).addClass("active").siblings("a").removeClass("active"); // console.log($(this).index()); // 选取对应索引号的content $(".monitor .content").eq($(this).index()).show().siblings(".content").hide(); });📣注意：tab栏切换的核心思想是排他思想哦，配合jQuery写更简单，小伙伴可以尝试使用原生js写哦；❗❗❗
🥈 12.2 无缝滚动效果
🏅 12.2.1 实现思路
1、先克隆列表，追加在后面
2、marquee-view 占满剩余高度，溢出隐藏
3、绝对定位，top 1.6rem bottom 0
4、宽度100%，溢出隐藏
5、使用animation实现动画
6、使用 translateY 向上位移 50%
7、动画时间15s，匀速播放，循环执行。
🏅 12.2.2 JS 代码
代码示例：
// 动画 $(".marquee-view .marquee").each(function() { // console.log($(this)); var rows = $(this).children().clone(); $(this).append(rows); });🏅 12.2.3 CSS 代码
代码示例：
.marquee-view .marquee { animation: move 15s linear infinite;}@keyframes move { 0% { } 100% { transform: translateY(-50%); }}.marquee-view .marquee:hover { animation-play-state: paused;}🥇 十三、点位区域布局
🥈 13.1 html 结构
代码示例：
<!-- 点位 --> <div class="point panel"> <div class="inner"> <h3>点位分布统计</h3> <div class="chart"> <div class="pie"></div> <div class="data"> <div class="item"> <h4>320,11</h4> <span> <i class="icon-dot" style="color: #ed3f35"></i> 点位总数 </span> </div> <div class="item"> <h4>418</h4> <span> <i class="icon-dot" style="color: #eacf19"></i> 本月新增 </span> </div> </div> </div> </div> </div>🥈 13.2 CSS 样式
point 盒子高度为 340px
代码示例：
.point { height: 4.25rem;}.point .chart { display: flex; margin-top: 0.3rem; justify-content: space-between;}.point .pie { width: 3.9rem; height: 3rem; margin-left: -0.125rem; background-color: pink;}.point .data { display: flex; flex-direction: column; justify-content: space-between; width: 2.1rem; padding: .45rem .375rem; box-sizing: border-box; background-image: url(../images/rect.png); background-size: cover;}.point h4 { margin-bottom: 0.15rem; font-size: .35rem; color: #fff;}.point span { display: block; color: #4c9bfd; font-size: .2rem;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗
🥇 十四、点位区域-饼图
ECharts图表实现步骤：
- 从官方示例中找到类似图表，适当修改，引入到HTML页面中。
- 按照产品需求，来定制图表。
🥈 14.1 html引入图表
代码示例：
// 点位分布统计模块(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".pie")); // 2. 指定配置项和数据 var option = { tooltip: { trigger: "item", formatter: "{a} <br/>{b} : {c} ({d}%)" }, series: [ { name: "面积模式", type: "pie", radius: [30, 110], center: ["75%", "50%"], roseType: "area", data: [ { value: 10, name: "rose1" }, { value: 5, name: "rose2" }, { value: 15, name: "rose3" }, { value: 25, name: "rose4" }, { value: 20, name: "rose5" }, { value: 35, name: "rose6" }, { value: 30, name: "rose7" }, { value: 40, name: "rose8" } ] } ] }; // 3. 配置项和数据给我们的实例化对象 myChart.setOption(option);})();🥈 14.2 定制需求
🏅 14.2.1第一步
请小伙伴们先参考官方例子，熟悉里面参数具体含义
代码示例：
option = { // 提示框组件 tooltip: { // trigger 触发方式。 非轴图形，使用item的意思是放到数据对应图形上触发提示 trigger: 'item', // 格式化提示内容： // a 代表series系列图表名称 // b 代表series数据名称 data 里面的name // c 代表series数据值 data 里面的value // d代表 当前数据/总数据的比例 formatter: "{a} <br/>{b} : {c} ({d}%)" }, // 控制图表 series: [ { // 图表名称 name: '点位统计', // 图表类型 type: 'pie', // 南丁格尔玫瑰图 有两个圆 内圆半径10% 外圆半径70% // 饼形图半径。 可以是像素。也可以是百分比（ 基于DOM容器大小）第一项是内半径，第二项是外半径（通过它可以实现饼形图大小） radius: ['10%', '70%'], // 图表中心位置 left 50% top 50% 距离图表DOM容器 center: ['50%', '50%'], // radius 半径模式，另外一种是 area 面积模式 roseType: 'radius', // 数据集 value 数据的值 name 数据的名称 data: [ {value:10, name:'rose1'}, {value:5, name:'rose2'}, {value:15, name:'rose3'}, {value:25, name:'rose4'}, {value:20, name:'rose5'}, {value:35, name:'rose6'}, {value:30, name:'rose7'}, {value:40, name:'rose8'} ] } ]};🏅 14.2.2 第二步安需求定制图形
- 需求1：颜色设置
color: ['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],- 需求2：修改饼形图大小 ( series对象)
radius: ['10%', '70%'],- 需求3： 把饼形图的显示模式改为 半径模式
roseType: "radius",- 需求4：数据使用更换（series对象 里面 data对象）
{ value: 20, name: '云南' }, { value: 26, name: '北京' }, { value: 24, name: '山东' }, { value: 25, name: '河北' }, { value: 20, name: '江苏' }, { value: 25, name: '浙江' }, { value: 30, name: '四川' }, { value: 42, name: '湖北' }-
需求5：字体略小些 10 px ( series对象里面设置 )
饼图图形上的文本标签可以控制饼形图的文字的一些样式。 label 对象设置
series: [ { name: "面积模式", type: "pie", radius: [30, 110], center: ["50%", "50%"], roseType: "radius", // 文本标签控制饼形图文字的相关样式， 注意它是一个对象 label: { fontSize: 10 }, } ] };- 需求6：防止缩放的时候，引导线过长。引导线略短些 (series对象里面的 labelLine 对象设置 )
- 连接图表 6 px
- 连接文字 8 px
// 文字调整+ label:{+ fontSize: 10+ },+ // 引导线调整+ labelLine: {+ // 连接扇形图线长+ length: 6,+ // 连接文字线长+ length2: 8+ } + }+ ],- 需求6：浏览器缩放的时候，图表跟着自动适配。
// 监听浏览器缩放，图表对象调用缩放resize函数window.addEventListener("resize", function() { myChart.resize(); });🏅 14.2.3 按需求定制后完整的代码
代码示例：
// 点位分布统计模块(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".pie")); // 2. 指定配置项和数据 var option = { tooltip: { trigger: "item", formatter: "{a} <br/>{b} : {c} ({d}%)" }, // 注意颜色写的位置 color: [ "#006cff", "#60cda0", "#ed8884", "#ff9f7f", "#0096ff", "#9fe6b8", "#32c5e9", "#1d9dff" ], series: [ { name: "点位统计", type: "pie", // 如果radius是百分比则必须加引号 radius: ["10%", "70%"], center: ["50%", "50%"], roseType: "radius", data: [ { value: 20, name: "云南" }, { value: 26, name: "北京" }, { value: 24, name: "山东" }, { value: 25, name: "河北" }, { value: 20, name: "江苏" }, { value: 25, name: "浙江" }, { value: 30, name: "四川" }, { value: 42, name: "湖北" } ], // 修饰饼形图文字相关的样式 label对象 label: { fontSize: 10 }, // 修饰引导线样式 labelLine: { // 连接到图形的线长度 length: 6, // 连接到文字的线长度 length2: 8 } } ] }; // 3. 配置项和数据给我们的实例化对象 myChart.setOption(option); // 4. 当我们浏览器缩放的时候，图表也等比例缩放 window.addEventListener("resize", function() { // 让我们的图表调用 resize这个方法 myChart.resize(); });})();🥇 十五、地图区域 (map) -预留布局
🥈 15.1 html 结构
代码示例：
<!-- 地图 --> <div class="map"> <h3> <span class="icon-cube"></span> 设备数据统计 </h3> <div class="chart"> <div class="geo"></div> </div> </div>🥈 15.2 CSS 样式
代码示例：
.map { height: 7.225rem; margin-bottom: 0.25rem; display: flex; flex-direction: column;}.map h3 { line-height: 1; padding: 0.2rem 0; margin: 0; font-size: 0.25rem; color: #fff; font-weight: 400;}.map .icon-cube { color: #68d8fe;}.map .chart { flex: 1; background-color: rgba(255, 255, 255, 0.05);}.map .geo { width: 100%; height: 100%;}注意第二列（column) 有个外边距（上面 32px 左右 20px 下是 0）
.viewport .column:nth-child(2) { flex: 4; margin: .4rem .25rem 0;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗
🥇 十六、用户统计 (users) -布局
🥈 16.1 html结构
<!-- 用户 --> <div class="users panel"> <div class="inner"> <h3>全国用户总量统计</h3> <div class="chart"> <div class="bar"></div> <div class="data"> <div class="item"> <h4>120,899</h4> <span> <i class="icon-dot" style="color: #ed3f35"></i> 用户总量 </span> </div> <div class="item"> <h4>248</h4> <span> <i class="icon-dot" style="color: #eacf19"></i> 本月新增 </span> </div> </div> </div> </div> </div>🥈 16.2 CSS样式
.users { height: 4.25rem; display: flex;}.users .chart { display: flex; margin-top: .3rem;}.users .bar { width: 7.35rem; height: 3rem;}.users .data { display: flex; flex-direction: column; justify-content: space-between; width: 2.1rem; padding: .45rem .375rem; box-sizing: border-box; background-image: url(../images/rect.png); background-size: cover;}.users h4 { margin-bottom: .15rem; font-size: .35rem; color: #fff;}.users span { display: block; color: #4c9bfd; font-size: 0.2rem;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗
🥇 十七、用户统计 (users) -柱状图
🥈 17.1 实现步骤
- 从官方示例中找到最接近项目需求的例子，适当修改, 引入到HTML页面中
- 按照产品需求，来定制图表。
🏅 17.1.1 参考官方案例 + 分析
(function () {// 1. 实例化对象var myChart = echarts.init(document.querySelector(".bar"));// 2. 指定配置和数据var option = { // 工具提示 tooltip: { // 触发类型 经过轴触发axis 经过轴触发item trigger: 'axis', // 轴触发提示才有效 axisPointer: { // 默认为直线，可选为：'line' 线效果 | 'shadow' 阴影效果 type: 'shadow' } }, // 图表边界控制 grid: { // 距离 上右下左 的距离 left: '3%', right: '4%', bottom: '3%', // 是否包含文本 containLabel: true }, // 控制x轴 xAxis: [ { // 使用类目，必须有data属性 type: 'category', // 使用 data 中的数据设为刻度文字 data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'], // 刻度设置 axisTick: { // true意思：图形在刻度中间 // false意思：图形在刻度之间 alignWithLabel: true } } ], // 控制y轴 yAxis: [ { // 使用数据的值设为刻度文字 type: 'value' } ], // 控制x轴 series: [ { // 图表数据名称 name: '用户统计', // 图表类型 type: 'bar', // 柱子宽度 barWidth: '60%', // 数据 data: [10, 52, 200, 334, 390, 330, 220] } ] }; // 3. 把配置给实例对象 myChart.setOption(option);})();🏅 17.1.2 按照需求修改
- 需求1： 修改柱子的颜色
// 修改线性渐变色方式 1color: new echarts.graphic.LinearGradient( // (x1,y2) 点到点 (x2,y2) 之间进行渐变 0, 0, 0, 1, [ { offset: 0, color: '#00fffb' }, // 0 起始颜色 { offset: 1, color: '#0061ce' } // 1 结束颜色 ] ),// 修改线性渐变色方式 2color: { type: 'linear', x: 0, y: 0, x2: 0, y2: 1, colorStops: [{ offset: 0, color: 'red' // 0% 处的颜色 }, { offset: 1, color: 'blue' // 100% 处的颜色 }], globalCoord: false // 缺省为 false},- 需求2： 提示框组件放到柱子上触发， 没有阴影等效果
//提示框组件tooltip: { trigger: 'item', // axisPointer: { // 坐标轴指示器，坐标轴触发有效 这个模块我们此时不需要删掉即可 // type: 'shadow' // 默认为直线，可选为：'line' | 'shadow' // }},- 需求3： 修改柱形图表大小， 以及相关网格。
- 饼形图修改图表大小是通过 series 对象里面的 radius
- 柱形图修改图标大小是通过 series 对象里面的 grid 对象 left right 等
- 显示网格 show: true，网格颜色是 borderColor
// 直角坐标系内绘图网格（区域）grid: { top: '3%', right: '3%', bottom: '3%', left: '0%', // 图表位置紧贴画布边缘是否显示刻度以及label文字 防止坐标轴标签溢出跟grid 区域有关系 containLabel: true, // 是否显示直角坐标系网格 show: true, //grid 四条边框的颜色 borderColor: 'rgba(0, 240, 255, 0.3)'},- 需求4： X 轴调整
- 柱子在刻度之间
- 剔除刻度不显示
- 刻度标签文字颜色 #4c9bfd 通过 axisLabel 对象设置
- 修改x轴线的颜色 axisLine 里面的 lineStyle
// 控制x轴 xAxis: [ { // 使用类目，必须有data属性 type: 'category', // 使用 data 中的数据设为刻度文字 data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'], // 刻度设置 axisTick: { // true意思：图形和刻度居中中间 // false意思：图形在刻度之间 alignWithLabel: false, // 不显示刻度 show: false }, // x坐标轴文字标签样式设置 axisLabel: { color: '#4c9bfd' }, // x坐标轴颜色设置 axisLine:{ lineStyle:{ color:'rgba(0, 240, 255, 0.3)', // width:8, x轴线的粗细 // opcity: 0, 如果不想显示x轴线 则改为 0 } } }- 需求5： Y 轴调整
- 剔除刻度不显示
- Y轴文字颜色 #4c9bfd 通过 axisLabel 对象设置
- Y轴分割线颜色 splitLine 对象里面 lineStyle 对象设置
// 控制y轴 yAxis: [ { // 使用类目，必须有data属性 type: 'category', // 使用 data 中的数据设为刻度文字 data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'], // 刻度设置 axisTick: { // 不显示刻度 show: false }, // y坐标轴文字标签样式设置 axisLabel: { color: '#4c9bfd' }, // y坐标轴颜色设置 axisLine:{ lineStyle:{ color:'rgba(0, 240, 255, 0.3)', // width:8, x轴线的粗细 // opcity: 0, 如果不想显示x轴线 则改为 0 } }, // y轴 分割线的样式 splitLine: { lineStyle: { color: 'rgba(0, 240, 255, 0.3)' } } ],- 需求6：调整数据，与省略图形定制
// seriesdata: [2100,1900,1700,1560,1400,1200,1200,1200,900,750,600,480,240]// xAxisdata: ['上海', '广州', '北京', '深圳', '合肥', '', '......', '', '杭州', '厦门', '济南', '成都', '重庆']-
省略图形
- 经过图形才显示提示，且省略的柱子不需要提示
- 图形单独设置颜色
// 中间省略的数据 准备三项 var item = { name:'', value: 1200, // 柱子颜色 itemStyle: { color: '#254065' }, // 鼠标经过柱子颜色 emphasis: { itemStyle: { color: '#254065' } }, // 工具提示隐藏 tooltip: { extraCssText: 'opacity:0' }, } // series配置data选项在中使用 data: [2100,1900,1700,1560,1400,item,item,item,900,750,600,480,240], // 4. 当我们浏览器缩放的时候，图表也等比例缩放 window.addEventListener("resize", function() { // 让我们的图表调用 resize这个方法 myChart.resize(); });📣注意：监听windows窗口变化的事件resize和调用resize() 方法实现图标根据浏览器等比例缩放效果很重要哦，请牢记；❗❗❗
🥇 十八、订单区域（order）-布局
🥈 18.1 html 结构
代码示例：
<!-- 订单 --> <div class="order panel"> <div class="inner"> <!-- 筛选 --> <div class="filter"> <a href="javascript:;" class="active">365天</a> <a href="javascript:;" >90天</a> <a href="javascript:;" >30天</a> <a href="javascript:;" >24小时</a> </div> <!-- 数据 --> <div class="data"> <div class="item"> <h4>20,301,987</h4> <span> <i class="icon-dot" style="color: #ed3f35;"></i> 订单量 </span> </div> <div class="item"> <h4>99834</h4> <span> <i class="icon-dot" style="color: #eacf19;"></i> 销售额(万元) </span> </div> </div> </div> </div>🥈 18.2 CSS 样式
代码示例：
.order { height: 1.875rem;}.order .filter { display: flex;}.order .filter a { display: block; height: 0.225rem; line-height: 1; padding: 0 0.225rem; color: #1950c4; font-size: 0.225rem; border-right: 0.025rem solid #00f2f1;}.order .filter a:first-child { padding-left: 0;}.order .filter a:last-child { border-right: none;}.order .filter a.active { color: #fff; font-size: 0.25rem;}.order .data { display: flex; margin-top: 0.25rem;}.order .item { width: 50%;}.order h4 { font-size: 0.35rem; color: #fff; margin-bottom: 0.125rem;}.order span { display: block; color: #4c9bfd; font-size: 0.2rem;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！
🥇 十九、订单区域（order）-效果
代码示例：
// 订单功能(function(){ // 1. 准备数据 var data = { day365: { orders: '20,301,987', amount: '99834' }, day90: { orders: '301,987', amount: '9834' }, day30: { orders: '1,987', amount: '3834' }, day1: { orders: '987', amount: '834' } } // 获取显示 订单数量 容器 var $h4Orders = $('.order h4:eq(0)') // 获取显示 金额数量 容器 var $h4Amount = $('.order h4:eq(1)') $('.order').on('click','.filter a',function(){ // 2. 点击切换激活样式 $(this).addClass('active').siblings().removeClass('active') // 3. 点击切换数据 var currdata = data[this.dataset.key] $h4Orders.html(currdata.orders) $h4Amount.html(currdata.amount) }) // 4. 开启定时器切换数据 var index = 0 var $allTab = $('.order .filter a') setInterval(function(){ index ++ if (index >= 4) index = 0 $allTab.eq(index).click() },5000)})();🥇 二十、销售统计( sales )-布局
🥈 20.1 html 结构
代码示例：
<!-- 销售额 --> <div class="sales panel"> <div class="inner"> <div class="caption"> <h3>销售额统计</h3> <a href="javascript:;" class="active" >年</a> <a href="javascript:;" >季</a> <a href="javascript:;" >月</a> <a href="javascript:;" >周</a> </div> <div class="chart"> <div class="label">单位:万</div> <div class="line"></div> </div> </div> </div>🥈 20.2 CSS 样式
代码示例：
.sales { height: 3.1rem;}.sales .caption { display: flex; line-height: 1;}.sales h3 { height: 0.225rem; padding-right: 0.225rem; border-right: 0.025rem solid #00f2f1;}.sales a { padding: 0.05rem; font-size: 0.2rem; margin: -0.0375rem 0 0 0.2625rem; border-radius: 0.0375rem; color: #0bace6;}.sales a.active { background-color: #4c9bfd; color: #fff;}.sales .inner { display: flex; flex-direction: column;}.sales .chart { flex: 1; padding-top: 0.1875rem; position: relative;}.sales .label { position: absolute; left: 0.525rem; top: 0.225rem; color: #4996f5; font-size: 0.175rem;}.sales .line { width: 100%; height: 100%;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！
🥇 二十一、销售统计( sales )-线形图
实现步骤：
- 寻找官方的类似示例，给予分析, 引入到HTML页面中
- 按照需求来定制它。
代码示例：
🥈 21.1 第一步
官方参考示例
// 销售统计模块(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".line")); // 2. 指定配置和数据 var option = { tooltip: { trigger: "axis" }, legend: { data: ["邮件营销", "联盟广告"] }, grid: { left: "3%", right: "4%", bottom: "3%", containLabel: true }, xAxis: { type: "category", boundaryGap: false, data: ["周一", "周二"] }, yAxis: { type: "value" }, series: [ { name: "邮件营销", type: "line", stack: "总量", data: [120, 132, 101, 134, 90, 230, 210] }, { name: "联盟广告", type: "line", stack: "总量", data: [220, 182, 191, 234, 290, 330, 310] } ] }; // 3. 把配置和数据给实例对象 myChart.setOption(option);})();🥈 21.2第二步
根据需求定制图表，需求如下：
- 需求1： 修改折线图大小，显示边框设置颜色：#012f4a，并且显示刻度标签。
// 设置网格样式 grid: { top: '20%', left: '3%', right: '4%', bottom: '3%', show: true,// 显示边框 borderColor: '#012f4a',// 边框颜色 containLabel: true // 包含刻度文字在内 },- 需求2： 修改图例组件中的文字颜色 #4c9bfd， 距离右侧 right 为 10%
// 图例组件 legend: { textStyle: { color: '#4c9bfd' // 图例文字颜色 }, right: '10%' // 距离右边10% },- 需求3： x轴相关配置
- 刻度去除
- x轴刻度标签字体颜色：#4c9bfd
- 剔除坐标轴线颜色（将来使用Y轴分割线)
- 轴两端是不需要内间距 boundaryGap
xAxis: { type: 'category', data: ["周一", "周二"], axisTick: { show: false // 去除刻度线 }, axisLabel: { color: '#4c9bfd' // 文本颜色 }, axisLine: { show: false // 去除轴线 }, boundaryGap: false // 去除轴内间距 },- 需求4： y轴的定制
- 刻度去除
- 字体颜色：#4c9bfd
- 分割线颜色：#012f4a
yAxis: { type: 'value', axisTick: { show: false // 去除刻度 }, axisLabel: { color: '#4c9bfd' // 文字颜色 }, splitLine: { lineStyle: { color: '#012f4a' // 分割线颜色 } } },- 需求5： 两条线形图定制
- 颜色分别：#00f2f1 #ed3f35
- 把折线修饰为圆滑 series 数据中添加 smooth 为 true
color: ['#00f2f1', '#ed3f35'], series: [{ name:'预期销售额', data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line', // 折线修饰为圆滑 smooth: true, },{ name:'实际销售额', data: [100, 331, 200, 123, 233, 543, 400], type: 'line', smooth: true, }]- 需求6： 配置数据
// x轴的文字xAxis: { type: 'category', data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],// 图标数据 series: [{ name:'预期销售额', data: [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120], type: 'line', smooth: true },{ name:'实际销售额', data: [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79], type: 'line', smooth: true } }]📣注意：现在给的是年份数据，还需要切换效果，切换效果请阅读二十二章。
🥇 二十二、销售统计( sales )-切换效果
实现步骤：
-
- 准备切换需要依赖的数据 4组
-
- 绑定点击事件
- 切换激活 tab 的样式
- 切换图表依赖的数据（重新渲染图表）
-
- 开启定时器，进行切换， 鼠标经过sales停止定时器，离开开启定时器
🥈 22.1 第一步
准备数据，使用数据
var data = { year: [ [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120], [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79] ], quarter: [ [23, 75, 12, 97, 21, 67, 98, 21, 43, 64, 76, 38], [43, 31, 65, 23, 78, 21, 82, 64, 43, 60, 19, 34] ], month: [ [34, 87, 32, 76, 98, 12, 32, 87, 39, 36, 29, 36], [56, 43, 98, 21, 56, 87, 43, 12, 43, 54, 12, 98] ], week: [ [43, 73, 62, 54, 91, 54, 84, 43, 86, 43, 54, 53], [32, 54, 34, 87, 32, 45, 62, 68, 93, 54, 54, 24] ] } series: [{ name:'预期销售额', data: data.year[0], type: 'line', smooth: true, itemStyle: { color: '#00f2f1' } },{ name:'实际销售额', data: data.year[1], type: 'line', smooth: true, itemStyle: { color: '#ed3f35' } }]🥈 22.2 第二步(实现点击切换效果)
// 切换 $('.sales').on('click', '.caption a', function(){ // 样式 $(this).addClass('active').siblings().removeClass('active') // currData 当前对应的数据 // this.dataset.type 标签上的data-type属性值，对应data中的属性 var currData = data[this.dataset.type] // 修改图表1的数据 option.series[0].data = currData[0] // 修改图表2的数据 option.series[1].data = currData[1] // 重新设置数据 让图标重新渲染 myChart.setOption(option) })🥈 22.3 第三步(tab栏自动切换效果)
- 开启定时器每隔3s，自动让a触发点击事件即可
- 鼠标经过sales，关闭定时器，离开开启定时器
代码示例：
var as = $(".sales .caption a"); var index = 0; var timer = setInterval(function() { index++; if (index >= 4) index = 0; as.eq(index).click(); }, 1000); // 鼠标经过sales，关闭定时器，离开开启定时器 $(".sales").hover( function() { clearInterval(timer); }, function() { clearInterval(timer); timer = setInterval(function() { index++; if (index >= 4) index = 0; as.eq(index).click(); }, 1000); } );自动缩放效果：
// 当我们浏览器缩放的时候，图表也等比例缩放 window.addEventListener("resize", function() { // 让我们的图表调用 resize这个方法 myChart.resize(); });🥇 二十三、渠道区域&销售进度-布局
🥈 23.1 html 结构
代码示例：
<!-- 渠道 季度 --> <div class="wrap"> <div class="channel panel"> <div class="inner"> <h3>渠道分布</h3> <div class="data"> <div class="radar"></div> </div> </div> </div> <div class="quarter panel"> <div class="inner"> <h3>一季度销售进度</h3> <div class="chart"> <div class="box"> <div class="gauge"></div> <div class="label">75<small> %</small></div> </div> <div class="data"> <div class="item"> <h4>1,321</h4> <span> <i class="icon-dot" style="color: #6acca3"></i> 销售额(万元) </span> </div> <div class="item"> <h4>150%</h4> <span> <i class="icon-dot" style="color: #ed3f35"></i> 同比增长 </span> </div> </div> </div> </div> </div> </div>🥈 23.2 CSS 样式
代码示例：
.wrap { display: flex;}.channel,.quarter { flex: 1; height: 2.9rem;}.channel { margin-right: 0.25rem;}.channel .data { overflow: hidden;}.channel .data .radar { height: 2.1rem; width: 100%; background-color: pink;}.channel h4 { color: #fff; font-size: 0.4rem; margin-bottom: 0.0625rem;}.channel small { font-size: 50%;}.channel span { display: block; color: #4c9bfd; font-size: 0.175rem;}.quarter .inner { display: flex; flex-direction: column; margin: 0 -0.075rem;}.quarter .chart { flex: 1; padding-top: 0.225rem;}.quarter .box { position: relative;}.quarter .label { transform: translate(-50%, -30%); color: #fff; font-size: 0.375rem; position: absolute; left: 50%; top: 50%;}.quarter .label small { font-size: 50%;}.quarter .gauge { height: 1.05rem;}.quarter .data { display: flex; justify-content: space-between;}.quarter .item { width: 50%;}.quarter h4 { color: #fff; font-size: 0.3rem; margin-bottom: 0.125rem;}.quarter span { display: block; width: 100%; white-space: nowrap; text-overflow: ellipsis; overflow: hidden; color: #4c9bfd; font-size: 0.175rem;}📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！
🥇 二十四、渠道分布(channel)-雷达图
实现步骤：
- 寻找官方的类似示例，给予分析，并引入到HTML页面中
- 按照需求来定制它
🥈 24.1 第一步
代码示例：
(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".radar")); // 2.指定配置 var dataBJ = [[55, 9, 56, 0.46, 18, 6, 1]]; var lineStyle = { normal: { width: 1, opacity: 0.5 } }; var option = { backgroundColor: "#161627", radar: { indicator: [ { name: "AQI", max: 300 }, { name: "PM2.5", max: 250 }, { name: "PM10", max: 300 }, { name: "CO", max: 5 }, { name: "NO2", max: 200 }, { name: "SO2", max: 100 } ], shape: "circle", splitNumber: 5, name: { textStyle: { color: "rgb(238, 197, 102)" } }, splitLine: { lineStyle: { color: [ "rgba(238, 197, 102, 0.1)", "rgba(238, 197, 102, 0.2)", "rgba(238, 197, 102, 0.4)", "rgba(238, 197, 102, 0.6)", "rgba(238, 197, 102, 0.8)", "rgba(238, 197, 102, 1)" ].reverse() } }, splitArea: { show: false }, axisLine: { lineStyle: { color: "rgba(238, 197, 102, 0.5)" } } }, series: [ { name: "北京", type: "radar", lineStyle: lineStyle, data: dataBJ, symbol: "none", itemStyle: { color: "#F9713C" }, areaStyle: { opacity: 0.1 } } ] }; // 3.把配置和数据给对象 myChart.setOption(option);})();🥈 24.2 第二步(按照需求定制)
按照需求来定制它：
- 需求1： 去掉背景颜色，调整雷达图大小 65%
radar:{ center: ['50%', '50%'], // 外半径占据容器大小 radius: '65%',} 需求2： 指示器轴的分割段数为4条（4个圆圈）
radar:{ center: ['50%', '50%'], // 外半径占据容器大小 radius: '65%', // 指示器轴的分割段数 splitNumber: 4,} 需求3： 雷达图分割线设为白色半透明 0.5
// 坐标轴在 grid 区域中的分隔线（圆圈） splitLine: { lineStyle: { color: 'rgba(255, 255, 255, 0.5)', // width: 2, // type: 'dashed' } },需求4： 雷达图 坐标轴轴线相关设置(竖线) axisLine
// 坐标轴轴线相关设置(竖线)axisLineaxisLine: { show: true, lineStyle: { color: 'rgba(255, 255, 255, 0.5)' // width: 1, // type: 'solid' } },需求5： 修饰雷达图文字颜色为 #4c9bfd
name: { // 修饰雷达图文本颜色 textStyle: { color: '#4c9bfd' }},需求6： 修饰 区域填充样式 series 对象
- 区域填充的背景颜色设置为： rgba(238, 197, 102, 0.6)
areaStyle: { color: 'rgba(238, 197, 102, 0.6)',},- 区域填充的线条颜色为白色
// 线条样式 lineStyle: { normal: { color: '#fff', // width: 1 }},需求7： 标记的图形(拐点）设置 注意 series 里面设置
- 用圆点显示， 拐点的大小设置为 5
- 小圆点设置为白色
- 在小圆点上显示相关数据，颜色设置为白色，10像素
// symbol 标记的样式(拐点），还可以取值'rect' 方块 ,'arrow' 三角等symbol: 'circle', // 拐点的大小 symbolSize: 5, // 小圆点（拐点）设置为白色itemStyle: { color: '#fff'},// 在圆点上显示相关数据label: { show: true, color: '#fff', fontSize: 10}, 需求8： 鼠标经过显示提示框组件
tooltip: { show: true, // 控制提示框组件的显示位置 position: ['60%', '10%'],},需求9： 更换数据
// 雷达图的指示器 内部填充数据 indicator: [ { name: '机场', max: 100 }, { name: '商场', max: 100 }, { name: '火车站', max: 100 }, { name: '汽车站', max: 100 }, { name: '地铁', max: 100 } ],data: [[90, 19, 56, 11, 34]],🥈 24.3 定制后的完整代码
// 销售渠道模块 雷达图(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".radar")); // 2.指定配置 var option = { tooltip: { show: true, // 控制提示框组件的显示位置 position: ["60%", "10%"] }, radar: { indicator: [ { name: "机场", max: 100 }, { name: "商场", max: 100 }, { name: "火车站", max: 100 }, { name: "汽车站", max: 100 }, { name: "地铁", max: 100 } ], // 修改雷达图的大小 radius: "65%", shape: "circle", // 分割的圆圈个数 splitNumber: 4, name: { // 修饰雷达图文字的颜色 textStyle: { color: "#4c9bfd" } }, // 分割的圆圈线条的样式 splitLine: { lineStyle: { color: "rgba(255,255,255, 0.5)" } }, splitArea: { show: false }, // 坐标轴的线修改为白色半透明 axisLine: { lineStyle: { color: "rgba(255, 255, 255, 0.5)" } } }, series: [ { name: "北京", type: "radar", // 填充区域的线条颜色 lineStyle: { normal: { color: "#fff", width: 1, opacity: 0.5 } }, data: [[90, 19, 56, 11, 34]], // 设置图形标记 （拐点） symbol: "circle", // 这个是设置小圆点大小 symbolSize: 5, // 设置小圆点颜色 itemStyle: { color: "#fff" }, // 让小圆点显示数据 label: { show: true, fontSize: 10 }, // 修饰我们区域填充的背景颜色 areaStyle: { color: "rgba(238, 197, 102, 0.6)" } } ] }; // 3.把配置和数据给对象 myChart.setOption(option); // 当我们浏览器缩放的时候，图表也等比例缩放 window.addEventListener("resize", function() { // 让我们的图表调用 resize这个方法 myChart.resize(); });})();📣注意：小伙伴们一定不要忘记写立即执行函数，避免多个函数里变量的冲突！，而且立即执行函数和立即执行函数之间一定要加分号哦❗❗❗
🥇 二十五、销售进度 (quarter) -饼状图
实现步骤：
- 寻找官方的类似示例，给予分析,引入到HTML页面中
- 按照需求来定制它。
🥈 25.1 第一步
代码示例：
// 销售模块 饼形图 半圆形 设置方式(function() { // 1. 实例化对象 var myChart = echarts.init(document.querySelector(".gauge")); // 2. 指定数据和配置 var option = { series: [ { name: "销售进度", type: "pie", radius: ["50%", "70%"], //是否启用防止标签重叠策略 // avoidLabelOverlap: false, labelLine: { normal: { show: false } }, data: [{ value: 100 }, { value: 100 }, { value: 200 }] } ] }; // 3. 把数据和配置给实例对象 myChart.setOption(option);})();🥈 25.2 第二步(根据需求进行定制)
需求1：改成半圆，图表大一些，让50%文字在中心。
var option = { series: [ { type: 'pie', // 放大图形 radius: ['130%', '150%'], // 移动下位置 套住50%文字 center: ['48%', '80%'], label: { normal: { show: false } }, // 起始角度，支持范围[0, 360] startAngle: 180, data: [ { value: 100 }, // 不需要名称 { value: 100,}, // 不需要名称 { value: 200, itemStyle: { color: 'transparent' } } // 透明隐藏第三块区域 ] } ] }需求2：鼠标经过无需变大，修改第一段颜色渐变#00c9e0->#005fc1，修改第二段颜色#12274d。
// 鼠标经过不变大 hoverOffset: 0, data: [ { value: 100, itemStyle: { // 颜色渐变#00c9e0->#005fc1 color: new echarts.graphic.LinearGradient( // (x1,y2) 点到点 (x2,y2) 之间进行渐变 0, 0, 0, 1, [ { offset: 0, color: "#00c9e0" }, // 0 起始颜色 { offset: 1, color: "#005fc1" } // 1 结束颜色 ] ) } }, { value: 100, itemStyle: { color: '#12274d' } }, // 颜色#12274d📣注意：小伙伴们一定不要忘记写立即执行函数，避免多个函数里变量的冲突！，而且立即执行函数和立即执行函数之间一定要加分号哦❗❗❗
🥇 二十六、热销排行（top）-布局
🥈 26.1 html结构
代码示例：
<!-- 排行榜 --> <div class="top panel"> <div class="inner"> <div class="all"> <h3>全国热榜</h3> <ul> <li> <i class="icon-cup1" style="color: #d93f36;"></i> 可爱多 </li> <li> <i class="icon-cup2" style="color: #68d8fe;"></i> 娃哈啥 </li> <li> <i class="icon-cup3" style="color: #4c9bfd;"></i> 喜之郎 </li> </ul> </div> <div class="province"> <h3>各省热销 <i class="date">// 近30日 //</i></h3> <div class="data"> <ul class="sup"> <li> <span>北京</span> <span>25,179 <s class="icon-up"></s></span> </li> <li> <span>河北</span> <span>23,252 <s class="icon-down"></s></span> </li> <li> <span>上海</span> <span>20,760 <s class="icon-up"></s></span> </li> <li> <span>江苏</span> <span>23,252 <s class="icon-down"></s></span> </li> <li> <span>山东</span> <span>20,760 <s class="icon-up"></s></span> </li> </ul> <ul class="sub"> <!-- <li><span></span><span> <s class="icon-up"></s></span></li> --> </ul> </div> </div> </div> </div>🥈 26.2 CSS样式
代码示例：
.top { height: 3.5rem;}.top .inner { display: flex;}.top .all { display: flex; flex-direction: column; width: 2.1rem; color: #4c9bfd; font-size: 0.175rem; vertical-align: middle;}.top .all ul { padding-left: 0.15rem; margin-top: 0.15rem; flex: 1; display: flex; flex-direction: column; justify-content: space-around;}.top .all li { overflow: hidden;}.top .all [class^="icon-"] { font-size: 0.45rem; vertical-align: middle; margin-right: 0.15rem;}.top .province { flex: 1; display: flex; flex-direction: column; color: #fff;}.top .province i { padding: 0 0.15rem; margin-top: 0.0625rem; float: right; font-style: normal; font-size: 0.175rem; color: #0bace6;}.top .province s { display: inline-block; transform: scale(0.8); text-decoration: none;}.top .province .icon-up { color: #dc3c33;}.top .province .icon-down { color: #36be90;}.top .province .data { flex: 1; display: flex; margin-top: 0.175rem;}.top .province ul { flex: 1; line-height: 1; margin-bottom: 0.175rem;}.top .province ul li { display: flex; justify-content: space-between;}.top .province ul span { display: block; overflow: hidden; white-space: nowrap; text-overflow: ellipsis;}.top .province ul.sup { font-size: 0.175rem;}.top .province ul.sup li { color: #4995f4; padding: 0.15rem;}.top .province ul.sup li.active { color: #a3c6f2; background-color: rgba(10, 67, 188, 0.2);}.top .province ul.sub { display: flex; flex-direction: column; justify-content: space-around; font-size: 0.15rem; background-color: rgba(10, 67, 188, 0.2);}.top .province ul.sub li { color: #52ffff; padding: 0.125rem 0.175rem;}.clock { position: absolute; top: -0.45rem; right: 0.5rem; font-size: 0.25rem; color: #0bace6;}.clock i { margin-right: 5px; font-size: 0.25rem;}@media screen and (max-width: 1600px) { .top span { transform: scale(0.9); } .top .province ul.sup li { padding: 0.125rem 0.15rem; } .top .province ul.sub li { padding: 0.0625rem 0.15rem; } .quarter span { transform: scale(0.9); }}🥇 二十七、热销排行（top）-效果
实现思路：
- 准备后台返回的真实数据
- 利用数据渲染各省热销模块 sup 模块 (拼接html格式字符串，进行渲染)
- 当鼠标进入 tab 的时候
- 激活当前的tab样式，删除其他tab的样式
- 渲染各省热销 sub 模块 (拼接html格式字符串，进行渲染)
- 默认激活第一个tab的效果
- 开启定时器，按依次切换
预备知识：
- 扩展知识：ES6模版字符
代码示例：
// 模版字符var star = { name: "刘德华", age: 18 };// 以前的写法 拼接的时候引号很容易出问题console.log("我的名字是" + star.name + "我的年龄是" + star.age);// ES6 模板字符写法console.log(`我的名字是${star.name}我的年龄是${star.age}`);console.log(`<span>${star.name}</span><span>${star.age}</span>`);🥈 27.1 第一步
第一步：得到后台数据（实际开发中，这个数据通过ajax请求获得）
代码示例：
var hotData = [ { city: '北京', // 城市 sales: '25, 179', // 销售额 flag: true, // 上升还是下降 brands: [ // 品牌种类数据 { name: '可爱多', num: '9,086', flag: true }, { name: '娃哈哈', num: '8,341', flag: true }, { name: '喜之郎', num: '7,407', flag: false }, { name: '八喜', num: '6,080', flag: false }, { name: '小洋人', num: '6,724', flag: false }, { name: '好多鱼', num: '2,170', flag: true }, ] }, { city: '河北', sales: '23,252', flag: false, brands: [ { name: '可爱多', num: '3,457', flag: false }, { name: '娃哈哈', num: '2,124', flag: true }, { name: '喜之郎', num: '8,907', flag: false }, { name: '八喜', num: '6,080', flag: true }, { name: '小洋人', num: '1,724', flag: false }, { name: '好多鱼', num: '1,170', flag: false }, ] }, { city: '上海', sales: '20,760', flag: true, brands: [ { name: '可爱多', num: '2,345', flag: true }, { name: '娃哈哈', num: '7,109', flag: true }, { name: '喜之郎', num: '3,701', flag: false }, { name: '八喜', num: '6,080', flag: false }, { name: '小洋人', num: '2,724', flag: false }, { name: '好多鱼', num: '2,998', flag: true }, ] }, { city: '江苏', sales: '23,252', flag: false, brands: [ { name: '可爱多', num: '2,156', flag: false }, { name: '娃哈哈', num: '2,456', flag: true }, { name: '喜之郎', num: '9,737', flag: true }, { name: '八喜', num: '2,080', flag: true }, { name: '小洋人', num: '8,724', flag: true }, { name: '好多鱼', num: '1,770', flag: false }, ] }, { city: '山东', sales: '20,760', flag: true, brands: [ { name: '可爱多', num: '9,567', flag: true }, { name: '娃哈哈', num: '2,345', flag: false }, { name: '喜之郎', num: '9,037', flag: false }, { name: '八喜', num: '1,080', flag: true }, { name: '小洋人', num: '4,724', flag: false }, { name: '好多鱼', num: '9,999', flag: true }, ] } ]🥈 27.2 第二步
第二步：根据数据渲染各省热销 sup 模块内容
- 删掉原先自带小li
- 遍历数据 $.each()
- 拼接字符串把数据渲染到 li 的span 里面
- 追加给 .sup 盒子
代码示例：
var supHTML = ""; $.each(hotData, function(index, item) { // console.log(item); supHTML += `<li><span>${item.city}</span><span> ${item.sales} <s class= ${item.flag ? "icon-up" : "icon-down"}></s></span></li>`; }); $(".sup").html(supHTML);🥈 27.3 第三步
第三步：当数据进入 tab 的时候
- 激活当前的tab样式，删除其他tab的样式
- 渲染各省热销 sub 模块
- 注意鼠标进入tab， 只遍历 当前索引号对应的 城市对象里面的 brands
- 拼接html格式字符串，进行渲染；
- 激活当前的tab样式，删除其他tab的样式；
- 渲染各省热销 sub 模块
- 注意鼠标进入tab， 只遍历 当前索引号对应的 城市对象里面的 ；brands
- 拼接html格式字符串，进行渲染；
🥈 27.4 第四步
// 所有的LI var $lis = $('.province .sup li') // 第一个默认激活 $lis.eq(0).mouseenter()🥈 27.5 第五步
定时器里面 mouseenter 冲突问题的解决方案；
定时器里面不加mousenter 事件，而是直接重新渲染数据就可以(执行鼠标经过事件里面的代码)
最好把渲染的代码封装到函数里面
var index = 0; var timer = setInterval(function() { index++; if (index >= 5) index = 0; // lis.eq(index).mouseenter(); render(lis.eq(index)); }, 2000); $(".province .sup").hover( // 鼠标经过事件 function() { clearInterval(timer); }, // 鼠标离开事件 function() { clearInterval(timer); timer = setInterval(function() { index++; if (index >= 5) index = 0; // lis.eq(index).mouseenter(); render(lis.eq(index)); }, 2000); } );🥇 二十八、Echarts-社区介绍

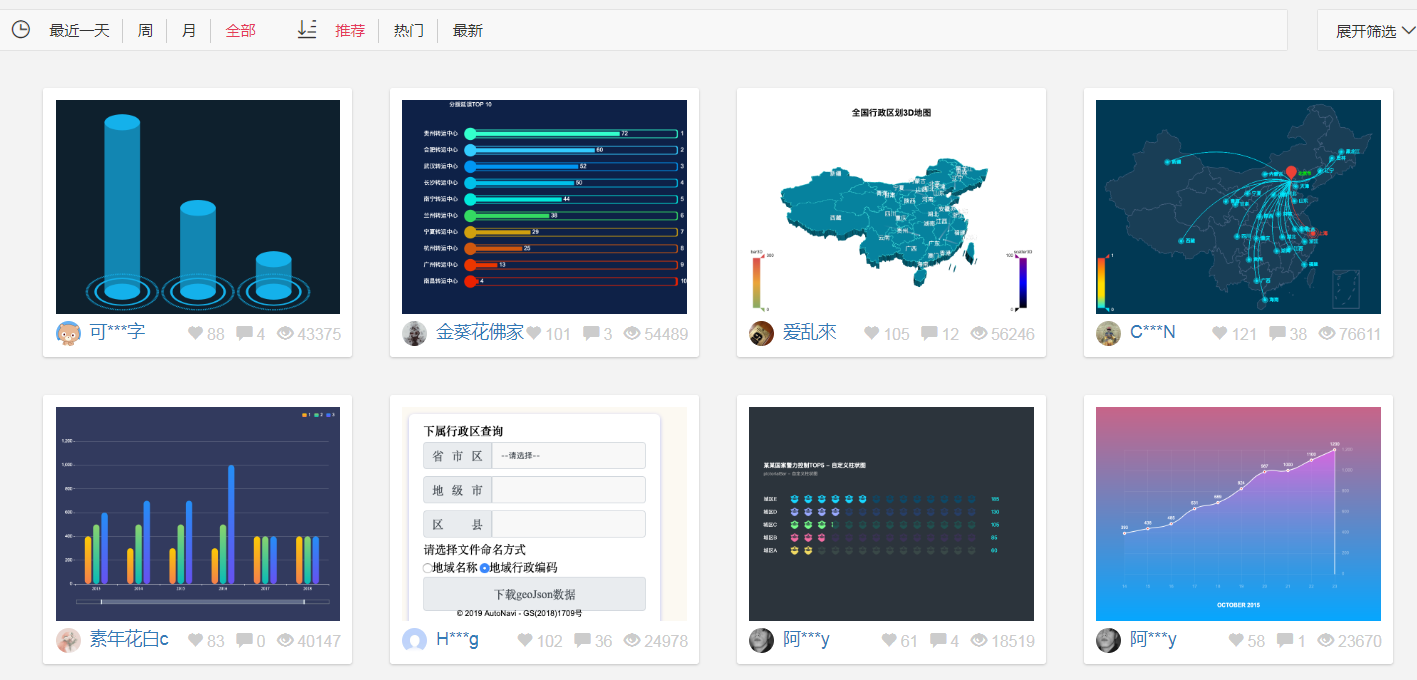

社区就是一些，活跃的echart使用者，交流和贡献定制好的图表的地方。
在这里可以找到一些基于echart的高度定制好的图表，相当于基于jquery开发的插件，这里是基于echarts开发的第三方的图表。
🥇 二十九、Echarts-map使用（扩展）
参考社区的例子：https://gallery.echartsjs.com/editor.html?c=x0-ExSkZDM (模拟飞机航线)
实现步骤：
- 第一需要下载china.js提供中国地图的js文件
- 第二个因为里面代码比较多，我们新建一个新的js文件 myMap.js 引入
- 使用社区提供的配置即可。
需要修改：
- 去掉图例组件和标题组件
- 去掉背景颜色
- 修改地图省份背景 #142957
- 地图放大通过 zoom 设置为1.2即可
代码示例：
geo: { map: 'china', zoom: 1.2, label: { emphasis: { show: false } }, roam: false, itemStyle: { normal: { areaColor: '#142957', borderColor: '#0692a4' }, emphasis: { areaColor: '#0b1c2d' } } },📣注意：这个例子是扩展案例，小伙伴们以后可以多看看社区里面的案例哦❗❗❗
🥇 知识の总结
🥂(❁´◡`❁)您的点赞👍➕评论📝➕收藏⭐是作者创作的最大动力🤞
总结：实现一个需求，需要去推导，具备推导的能力需要练习，希望小伙伴们多加练习哦
🥇 推荐の内容
🥂(❁´◡`❁)您的点赞👍➕评论📝➕收藏⭐是作者创作的最大动力🤞
本期推荐内容为jQuery专栏哦！
jQuery-Day1
jQuery-Day2
jQuery-Day3
